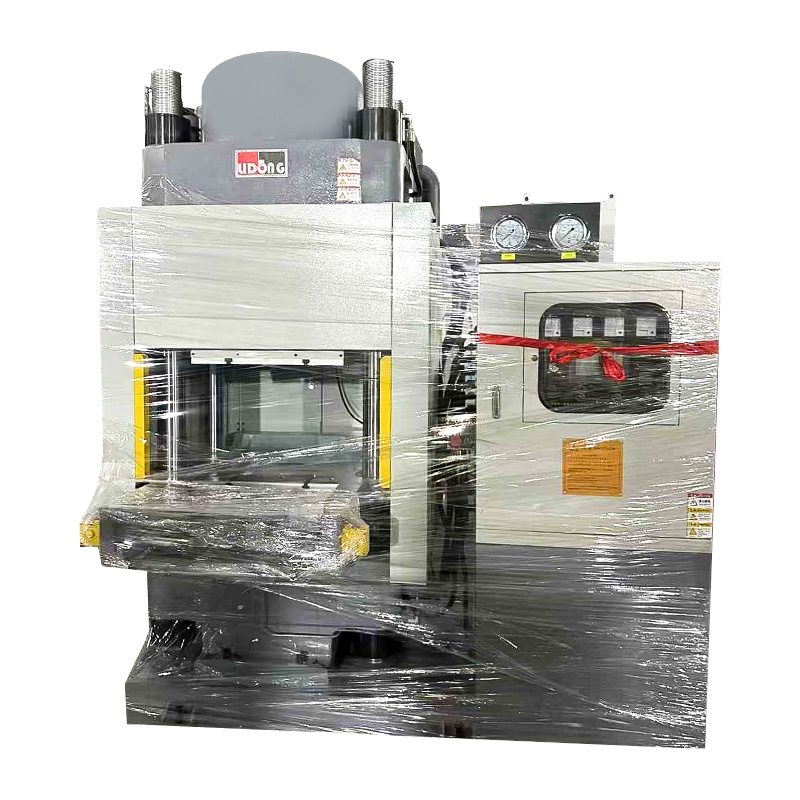

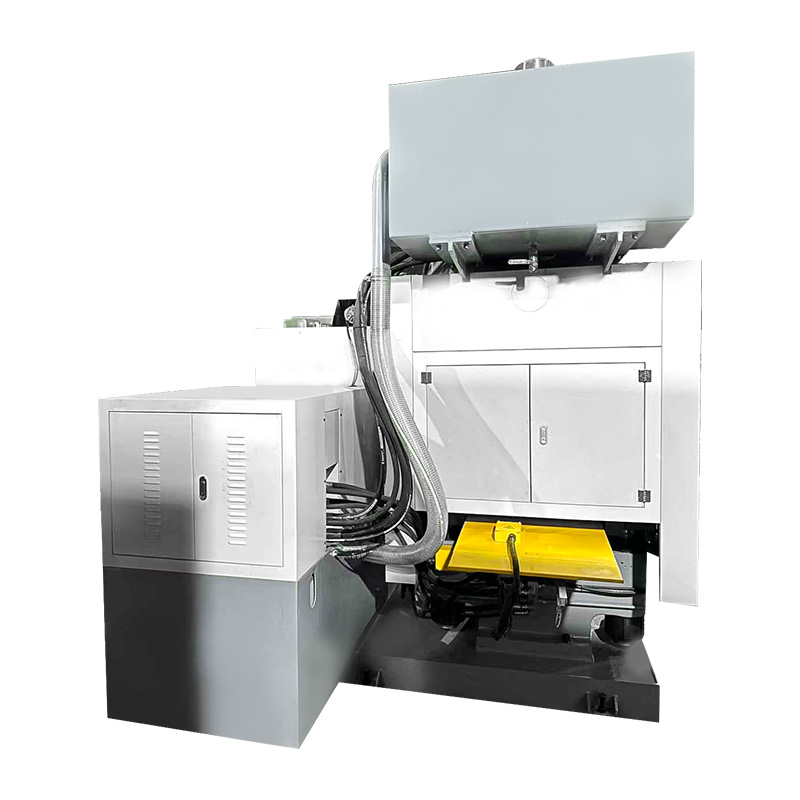

Mașină de presare a plăcuțelor de frână pe șină de mare viteză

Selectarea dreptului mașină de presare a plăcuțelor de frână pe șină de mare viteză este o decizie care are consecințe mult dincolo de etajul de producție. Plăcuțele de frână pentru șine de mare viteză sunt componente critice pentru siguranță, sunt mecanismul principal prin care trenurile care călătoresc cu viteze de peste 300 de kilometri pe oră sunt oprite controlat, iar mașina care le produce trebuie să fie capabilă să îndeplinească cele mai exigente standarde de precizie, consistență și fiabilitate din industria de fabricare a componentelor feroviare. O mașină de presare a plăcuțelor de frână de mare viteză bine aleasă nu este doar un instrument de producție; este fundamentul capacității unui producător de a îndeplini cerințele stricte de certificare și calitate pe care operatorii feroviari de mare viteză din întreaga lume le impun fiecărei componente de frână care intră în lanțul lor de aprovizionare.

Înțelegerea a ceea ce diferențiază o mașină de presare a plăcuțelor de frână pe șină de mare viteză de una inadecvată necesită familiarizarea atât cu cerințele tehnice ale procesului de presare, cât și cu cerințele specifice ale specificațiilor plăcuțelor de frână pe șină de mare viteză. Spre deosebire de plăcuțele de frână convenționale pentru aplicații auto sau feroviare ușoare, plăcuțele de frână pentru șine de mare viteză trebuie să funcționeze în mod fiabil într-o gamă mult mai largă de condiții de operare, de la frânare de serviciu ușoară la viteză moderată până la opriri de urgență de la viteza maximă și trebuie să facă acest lucru cu o consistență a coeficientului de frecare, rata de uzură și rezistența la compresiune care nu lasă loc pentru aplicații de producție acceptabile într-o variabilitate mai mică.

Specificații sistemului hidraulic: Interval de presiune și precizie de control

Sistemul hidraulic este inima de performanță a oricărei mașini de presare a plăcuțelor de frână pe șină de mare viteză, iar specificația sa este primul criteriu de evaluare pentru orice cumpărător serios. Forța maximă de presare trebuie să fie adecvată pentru cele mai mari configurații de matriță utilizate în producție, cu o marjă suficientă pentru a menține consistența presiunii, deoarece uzura matriței și variabilitatea compusului introduc variații minore de rezistență între ciclurile de producție. Pentru producția de plăcuțe de frână pe șină de mare viteză, forțele de presare în intervalul de la 1.000 la 4.000 de kilonewtoni sunt tipice, în funcție de dimensiunea matriței și de numărul de cavități presate simultan.

Precizia controlului presiunii este la fel de importantă. Sistemul hidraulic trebuie să fie capabil să creeze presiune la o rată controlată, evitând vârfurile de presiune care cauzează fulgerarea compusă și inconsecvența dimensională și menținerea presiunii de referință cu o abatere minimă pe tot parcursul fazei de repaus. Mașinile de presare a plăcuțelor de frână de înaltă viteză de înaltă calitate folosesc sisteme de control hidraulic în buclă închisă cu servovalve sau supape proporționale care răspund la feedback-ul de la senzorii de presiune în timp real, menținând stabilitatea presiunii în intervalul de unu până la două procente din punctul de referință. Acest nivel de precizie a controlului este esențial pentru producerea plăcuțelor de frână cu densitatea uniformă și acuratețea dimensională pe care o cer specificațiile feroviare de mare viteză.

Sistemul de control al temperaturii: uniformitate pe platan

Producția de plăcuțe de frână pe șină de mare viteză utilizează turnare prin presare la cald, în care compusul materialului de frecare este presat la o temperatură ridicată, în mod obișnuit, în intervalul de 150 până la 200 de grade Celsius, pentru a iniția polimerizarea cu rășină termorezistentă care conferă plăcuței finite rezistența mecanică și rezistența la uzură. Calitatea sistemului de control al temperaturii într-o mașină de presare a plăcuțelor de frână pe șină de mare viteză este, prin urmare, la fel de critică ca și calitatea sistemului hidraulic, deoarece neuniformitatea temperaturii pe suprafața plăcuței creează întărire diferențială care are ca rezultat gradienți de densitate și duritate în plăcuța de frână finită.

Mașinile de presare a plăcuțelor de frână de mare viteză de calitate folosesc plăci încălzite electric cu mai multe zone de încălzire controlate independent distribuite pe suprafața plăcuței, combinate cu termocupluri de înaltă precizie în mai multe puncte de măsurare și bucle de control PID care gestionează activ uniformitatea temperaturii. Ținta este o specificație de uniformitate a temperaturii de plus sau minus trei până la cinci grade Celsius pe întreaga suprafață a platanului în condiții de funcționare, un nivel de performanță care necesită o proiectare atentă a elementului de încălzire, izolarea termică precisă a ansamblului platanului și un sistem de control capabil să compenseze pierderile de căldură care apar la marginile plăcii și la suprafețele de contact cu matrița.

Rigiditatea cadrului și precizia sistemului de ghidare

Cadrul structural al unei mașini de presare a plăcuțelor de frână pe șină de mare viteză trebuie să transmită forța hidraulică nominală completă matriței cu o deformare neglijabilă, menținând alinierea paralelă a plăcuțelor de-a lungul a milioane de cicluri de presare. Deformarea cadrului sub sarcină este o sursă directă de neuniformitate a presiunii dacă plăcile de presă se înclină chiar și fracționat sub sarcină, distribuția presiunii pe suprafața matriței devine neuniformă, o parte sau colțul matriței primind o presiune mai mare decât cealaltă. În producția de plăcuțe de frână pe șine de mare viteză, unde specificațiile de uniformitate a densității sunt deosebit de stricte, chiar și cantități mici de înclinare a platanului sunt inacceptabile.

Sistemul de coloană de ghidare cu patru coloane prelucrate cu precizie la colțurile presei, cu bucșe de ghidare din bronz sau compozit în platanul mobil este mecanismul mecanic care menține paralelismul plăcii prin cursa presei. Diametrul coloanei, specificațiile de duritate a suprafeței și sistemul de lubrifiere care menține interfața de ghidare determină cât de bine este menținut paralelismul platanului pe măsură ce mașina acumulează cicluri de operare. O mașină de presare a plăcuțelor de frână de mare viteză și bine specificată își va menține specificația originală de paralelism a plăcuței pentru multe milioane de cicluri cu întreținere programată, în loc să se degradeze progresiv pe măsură ce se acumulează uzura ghidajului.

Sistem de control și management al datelor de proces

Sistemul de control al unei mașini moderne de presare a plăcuțelor de frână cu șină de mare viteză este o platformă de automatizare programabilă sofisticată care gestionează fiecare aspect al ciclului de presare, monitorizează parametrii procesului în raport cu limitele specificate, generează alarme atunci când apar abateri și înregistrează înregistrările complete ale procesului pentru fiecare piesă produsă. Platformele de control bazate pe PLC cu interfețe intuitive cu ecran tactil permit operatorilor să apeleze programe de presare specifice produsului, să monitorizeze datele procesului în timp real în timpul ciclului de presare și să revizuiască datele istorice de producție în scopul analizei calității.

Ningbo Delidong Machinery Technology Co., Ltd. , recunoscut printre China Producători de mașini de presare a plăcuțelor de frână de mare viteză pentru capacitatea sa avansată de inginerie, integrează sisteme sofisticate de control și management al datelor în mașinile sale de presă, susținând cerințele de trasabilitate a procesului și documentație de calitate pe care le solicită lanțurile de aprovizionare cu componente feroviare de mare viteză. Recunoașterea companiei ca întreprindere națională de înaltă tehnologie reflectă profunzimea sistemului de control și a tehnologiei de automatizare încorporate în gama sa de produse.

Densitatea uniformă este cel mai important atribut de calitate al plăcuței de frână pe șină de mare viteză, deoarece este proprietatea fizică din care derivă în cele din urmă toate celelalte caracteristici de performanță stabilitatea coeficientului de frecare, consistența ratei de uzură, rezistența la compresiune și stabilitatea termică. O plăcuță de frână cu variație de densitate pe grosimea sa sau pe suprafața sa va prezenta variații în toate aceste proprietăți de performanță, ceea ce face ca comportamentul său în funcționare să fie dificil de anticipat și potențial nesigur în condițiile extreme de frânare de urgență de la viteză mare. Provocarea inginerească pentru o mașină de presare a plăcuțelor de frână pe șină de mare viteză este de a transpune forța hidraulică a presei într-un câmp de presiune de compresiune cu adevărat uniform în întregul material compus din matriță, o provocare care implică o gestionare atentă a presiunii, temperaturii, fluxului de material și proiectarea matriței simultan.

Mecanica variației densității în turnarea prin compresie

Variația densității plăcuțelor de frână turnate prin compresie provine din două surse fundamentale: distribuția neuniformă a presiunii pe fața matriței și distribuția neuniformă a temperaturii în matriță, care face ca compusul material să atingă curgerea și temperatura de întărire în momente diferite în zone diferite. Ambele surse de variație a densității pot fi abordate prin proiectarea mașinii de presare, dar necesită soluții de inginerie diferite care trebuie implementate simultan pentru a obține densitatea uniformă pe care o cer specificațiile feroviare de mare viteză.

Neuniformitatea presiunii la nivelul feței matriței este cauzată de deformarea plăcii sub sarcină, nealinierea coloanei de ghidare și gradientul de presiune inerent care se dezvoltă în compușii materialelor pe măsură ce curg în cavitatea matriței în timpul fazei de presare. Pe măsură ce presa se închide și compusul începe să curgă, zonele din matriță care sunt umplute mai întâi dezvoltă o presiune locală mai mare decât zonele care umplu ulterior, un fenomen determinat de rezistența la curgere vâscoasă a compusului și de geometria cavității matriței. Gestionarea acestui gradient de presiune condus de flux necesită o combinație de design optimizat al matriței și viteză controlată de presare, care permite compusului să se distribuie complet înainte ca presiunea să ajungă la valoarea sa finală.

Control hidraulic servo și optimizarea profilului de presiune

Avansat mașini de presare a plăcuțelor de frână pe șină de mare viteză utilizați sisteme servo hidraulice în care un servomotor antrenează o pompă hidraulică cu deplasare variabilă, mai degrabă decât sisteme convenționale de pompe cu deplasare fixă. Sistemele servo hidraulice oferă o precizie de control al presiunii și o viteză de răspuns semnificativ mai bune decât sistemele convenționale, deoarece puterea pompei poate fi variată continuu și rapid ca răspuns la feedback-ul de la senzorii de presiune de pe fața matriței. Această capacitate permite ca viteza de presare și rata de creștere a presiunii să fie controlate cu o precizie care asigură curgerea uniformă a compusului pentru a umple cavitatea matriței înainte de a începe întărirea semnificativă, minimizând gradienții de presiune conduși de flux care provoacă variația densității.

Programul de presare într-o mașină de presare a plăcuțelor de frână cu șină de mare viteză servo-controlată include de obicei o fază de închidere lentă la începutul ciclului de presare în care placa se apropie de matriță la o viteză scăzută controlată pentru a permite compusului să înceapă să se distribuie sub presiune ușoară, urmată de o fază controlată de creștere a presiunii și apoi o fază de oprire la presiune înaltă în care compusul se întărește la presiune maximă. Acest profil de presiune optimizat, executat cu servo precizie, este unul dintre cele mai eficiente instrumente pentru obținerea densității uniforme în geometriile complexe ale matriței.

Factori de uniformitate a densității: tabel de comparație

Următorul tabel rezumă principalii factori care afectează uniformitatea densității în producția de mașini de presare a plăcuțelor de frână pe șină de mare viteză, cu note despre mecanismele de inginerie implicate și caracteristicile de proiectare care abordează fiecare factor.

Producția de plăcuțe de frână de înaltă rezistență, rezistente la uzură pentru aplicații pe șine de mare viteză nu este doar o chestiune de presare a materialului potrivit cu o forță suficientă, ci este rezultatul unui proces de fabricație controlat cu precizie în care fiecare parametru al ciclului de presare contribuie la dezvoltarea proprietăților microstructurale și mecanice care definesc performanța plăcuțelor de frână. Înțelegerea modului în care o mașină de presare a plăcuțelor de frână pe șină de mare viteză contribuie la obținerea rezistenței și rezistenței la uzură necesare îi ajută pe producători să înțeleagă de ce precizia controlului procesului este atât de direct legată de rezultatele performanței produsului.

Relația dintre parametrii de presare și proprietățile materialului

Proprietățile mecanice ale unui material de frecare termorigid, clasa de material utilizată în majoritatea plăcuțelor de frână șinelor de mare viteză, sunt dezvoltate în timpul procesului de presare la cald, pe măsură ce liantul din rășină termorigide suferă reticulare sub efectul combinat al căldurii și presiunii. Gradul de întărire atins în timpul presarii determină duritatea, rezistența la compresiune și stabilitatea termică a plăcuței finite, în timp ce densitatea obținută în timpul presarii determină rezistența la uzură și stabilitatea coeficientului de frecare la sarcini de frânare susținute.

Subîntărirea care rezultă dintr-o temperatură insuficientă de presare, un timp de stație prea scurt sau o presiune inadecvată produce o plăcuță de frână cu rezistență și duritate mai scăzute decât cele specificate, care este mai susceptibilă la geamurile suprafeței și la fisurarea prin oboseală în cazul ciclurilor repetate de frânare cu energie mare. Întărirea excesivă de la temperatură excesivă sau de durată prelungită poate cauza degradarea rășinii și porozitatea, ceea ce reduce atât rezistența, cât și rezistența la uzură. Fereastra optimă de presare, combinația de temperatură, presiune și timp care produce plăcuțe întărite complet la densitate maximă, fără degradare, este îngustă, iar menținerea procesului în această fereastră necesită în mod constant controlul de precizie a temperaturii și presiunii pe care îl oferă mașinile de presare a plăcuțelor de frână de mare viteză.

Proces optimizat de turnare pentru compusul material de frecare

Procesul de turnare pentru un compus de frecare a plăcuțelor de frână pe șină de mare viteză implică mai mult decât simpla compresie. Pe măsură ce presa se închide și presiunea crește, compusul suferă o secvență complexă de modificări fizice: particulele de pulbere libere se compactează și încep să curgă, aerul prins este expulzat prin orificiile de ventilație a matriței, rășina termorezistentă se înmoaie și începe să umezească fibra de armare și particulele de umplutură și, în final, rășina se reticulă pe măsură ce se atinge temperatura de întărire. Fiecare dintre aceste etape necesită condiții specifice de proces, viteză de presare controlată în timpul compactării, geometrie adecvată a ventilației, fluiditate suficientă în etapa de curgere și presiune și temperatură susținute prin etapa de întărire care trebuie să fie proiectate atât în ​​proiectarea matriței, cât și în programul ciclului presei.

A mașină de presare a plăcuțelor de frână pe șină de mare viteză cu un profil de presare complet programabil, permite inginerului de proces să definească condiții distincte pentru fiecare etapă a acestei secvențe: o fază de închidere lentă pentru compactarea inițială, o rampă de presiune controlată pentru faza de curgere, aplicarea presiunii maxime pentru întărire și o rată de decompresie controlată pentru a preveni delaminarea sau revenirea elastică în partea întărită. Acest nivel de capacitate de control al procesului este ceea ce separă o mașină de presare a plăcuțelor de frână pe șină de mare viteză, proiectată pentru aplicare, de o mașină de presare generică care se întâmplă să fie capabilă fizic să genereze forța necesară.

Tratamentul termic post-presare și rolul său în proprietățile finale

În unele procese de producție a plăcuțelor de frână pe șină de mare viteză, operația de presare primară este urmată de un tratament termic post-presare, numit și post-întărire sau revenire, în care plăcuțele presate sunt ținute la temperatură ridicată într-un cuptor pentru o perioadă definită pentru a finaliza reacția de reticulare și pentru a reduce tensiunile interne introduse în timpul presarii. Această etapă de post-întărire prelungește timpul efectiv de întărire dincolo de ceea ce este practic în cadrul ciclului de presare în sine, permițând atingerea unui grad mai mare de întărire decât presarea la cald singură poate oferi în perioade de ciclu viabile din punct de vedere economic.

Rolul mașinii de presare a plăcuțelor de frână cu șină de mare viteză de a permite o post-întărire eficientă începe în timpul operațiunii de presare în sine: un tampon care intră în cuptorul post-polimerizare cu densitate uniformă, consolidare completă a suprafeței și pre-întărire suficientă din etapa de presare la cald va dezvolta proprietăți finale mai uniforme și mai complete din tratamentul post-întărire decât un tampon cu variație de densitate sau control prealabil de la presare. Calitatea procesului în presă este, prin urmare, condiția prealabilă pentru calitatea procesului în etapa ulterioară a tratamentului termic.

Verificarea calității și trasabilitatea în producția de tampon de înaltă rezistență

Asigurarea faptului că fiecare plăcuță de frână de mare viteză produsă îndeplinește cerințele de rezistență și rezistență la uzură ale specificațiilor sale necesită nu doar controlul procesului în timpul producției, ci și verificarea sistematică a calității în mai multe puncte de inspecție a materialului primit, verificări dimensionale și de greutate în timpul procesului și testarea mecanică a pieselor finite, combinată cu un sistem de trasabilitate care leagă fiecare parametru testat în cadrul căruia a fost fabricat procesul.

În calitate de fabrică profesionistă de mașini de presare a plăcuțelor feroviare de mare viteză, care furnizează producători de componente feroviare naționale și internaționale, Ningbo Delidong Machinery Technology Co., Ltd. își proiectează mașinile de presă cu înregistrare integrată a datelor și suport de trasabilitate ca caracteristici standard, nu adăugiri opționale, care reflectă înțelegerea companiei că managementul datelor de proces este o parte integrantă a sistemului de calitate pentru producția de componente feroviare critice pentru siguranță. Parteneriatele pe termen lung ale Delidong cu marii producători de componente de frână și reputația sa puternică în industrie, susținută de calitatea de membru al Consiliului din China Friction Material Association, reflectă istoricul echipamentului său în medii reale de producție feroviară de mare viteză. Pentru producătorii care caută o mașină de presare a plăcuțelor de frână de mare viteză, care să ofere atât performanța tehnică necesară pentru a produce plăcuțe care îndeplinesc cele mai exigente standarde de siguranță feroviară, cât și eficiența producției necesară pentru a rămâne competitivă pe piețele globale, combinația Delidong Machinery de capacitate de inginerie, calitate de fabricație și asistență post-vânzare cuprinzătoare reprezintă o soluție convingătoare și dovedită..
