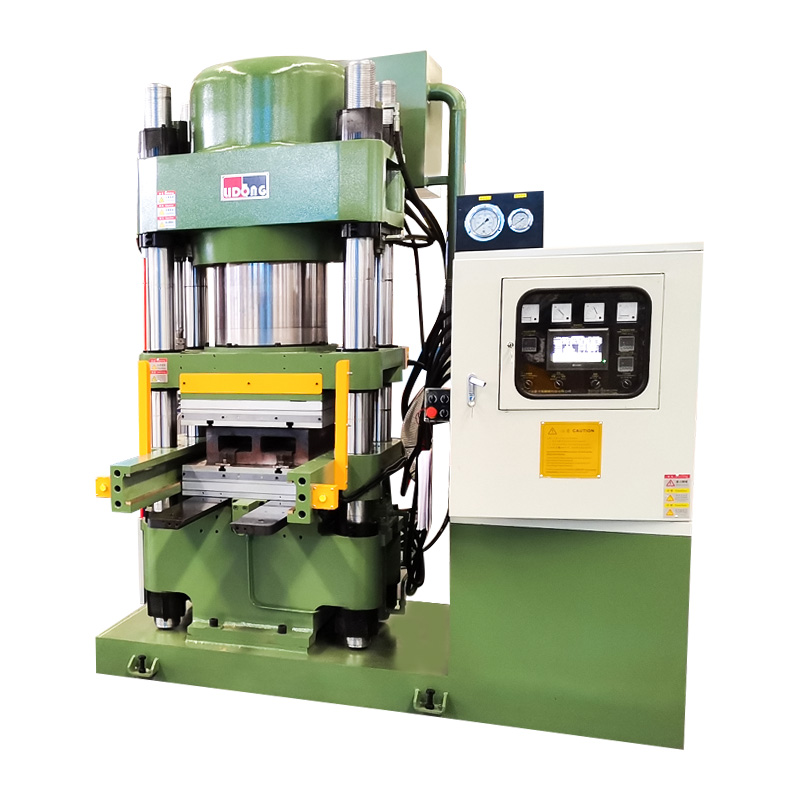

Mașină de presare a saboților de frână pentru tren

A mașină de presare a saboților de frână de tren este o piesă critică a echipamentului de producție a cărei performanță determină în mod direct calitatea, consistența și fiabilitatea pe termen lung a saboților de frână pe care îi produce. Saboții de frână ale trenului funcționează sub solicitări mecanice extreme, absorbind energia cinetică a vehiculelor feroviare puternic încărcate care călătoresc cu viteză, iar consecințele unui saboți de frână substandard în funcționare pot fi grave. Acest lucru face ca alegerea mașinii potrivite de presare a saboților de frână să fie una dintre cele mai importante decizii de achiziție pe care le poate lua un producător de componente de frână. Înțelegerea care caracteristici contează cu adevărat și de ce este baza unei decizii de cumpărare bine informate.

Funcția de bază a unei mașini de presare a saboților de frână pentru tren este de a aplica o presiune hidraulică controlată și constantă unui compus de material compozit sau de frecare plasat într-o matriță prelucrată cu precizie, formând materialul într-un saboți de frână finit, cu densitatea, dimensiunile și proprietățile mecanice corecte. Fiecare caracteristică de proiectare a unei mașini de presare a saboților de frână de tren de calitate este orientată spre obținerea acestui rezultat în mod fiabil, în mod repetat și cu un minim de deșeuri în ciclurile de producție extinse. Caracteristicile care disting mașinile de înaltă performanță de cele adecvate pot fi grupate în patru categorii principale: proiectarea sistemului de presiune, rigiditatea structurală, capacitatea sistemului de control și compatibilitatea matriței.

Design sistem de presiune: Tehnologia cilindrilor de ulei plutitor

Sistemul hidraulic de presiune este inima oricărei mașini de presare a saboților de frână de tren, iar designul aranjamentului cilindrului de ulei este cel mai semnificativ diferențiere din punct de vedere tehnic între produsele concurente. Mașinile de presă convenționale folosesc cilindri cu poziție fixă ​​care aplică forță dintr-o singură direcție, ceea ce creează un risc inerent de distribuție neuniformă a presiunii pe suprafața matriței, în special în matrițele cu mai multe cavități utilizate pentru producția de volum mare. Această neuniformitate se manifestă ca variație a densității în interiorul sabotului de frână finit, care, la rândul său, produce caracteristici de uzură inconsecvente și potențial defecțiuni premature în funcționare.

Designul cilindrului de ulei plutitor abordează în mod fundamental această limitare. Într-un aranjament de cilindru plutitor, cilindrul este liber să se autoalinieze în raport cu suprafața matriței pe măsură ce se aplică presiune, compensând automat variațiile minore ale grosimii materialului, uzurii matriței și toleranțelor dimensionale care se acumulează în timp în orice mediu de producție. Rezultatul este o distribuție a presiunii care rămâne constantă pe întreaga suprafață a matriței pe tot parcursul ciclului de presare, indiferent de starea specifică a oricărei forme individuale sau de ușoarele variații care apar inevitabil între loturile de producție. Pentru producția de saboți de frână a trenului, unde cerințele de consistență dimensională și de densitate sunt strict specificate, designul cilindrului de ulei plutitor nu este o caracteristică de lux, ci o necesitate fundamentală de inginerie.

Rigiditatea structurală și construcția cadrului

Cadrul unei mașini de presare a saboților de frână de tren trebuie să reziste la întreaga forță hidraulică de presare cu o deformare neglijabilă de-a lungul a milioane de cicluri de presare pe toată durata de viață a echipamentului. Deformarea cadrului sub sarcină este inamicul calității consecvente a produsului: chiar și cantități mici de îndoire în cadrul presei se traduc direct în neregularități de distribuție a presiunii pe fața matriței. Mașinile de presare a saboților de frână de tren de calitate folosesc o construcție de cadru din oțel sudat de grosime mare, cu coloane de ghidare și plăci prelucrate cu precizie, care mențin toleranțele de aliniere la sarcina nominală maximă.

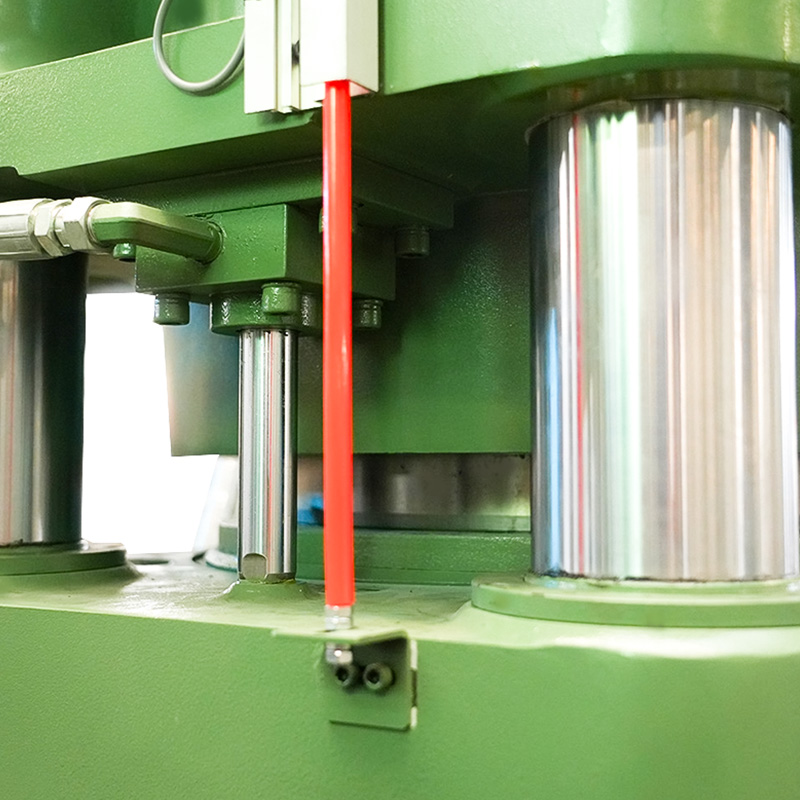

Sistemul de coloană de ghidare, în mod obișnuit, patru coloane dispuse la colțurile plăcii de presare este deosebit de important pentru menținerea alinierii platinei paralele pe toată durata cursei presei. Diametrul coloanei, duritatea suprafeței și designul sistemului de lubrifiere contribuie la menținerea pe termen lung a preciziei de aliniere. Într-o mașină de presare a saboților de frână bine proiectată, uzura coloanei de ghidare este previzibilă și gestionabilă prin întreținere programată, mai degrabă decât o sursă imprevizibilă de variație a calității produsului.

Capacitatea sistemului de control și programabilitatea procesului

Mașinile moderne de presare a saboților de frână ale trenului sunt echipate cu sisteme de control programabile care permit operatorilor să definească și să stocheze programe complete de presare care specifică profilele de presiune hidraulică, setările de temperatură, durata de presare, timpul de așteptare la presiunea maximă și ratele de decompresie. Capacitatea de a stoca și rechema aceste programe cu precizie este esențială pentru mediile de producție în care mai multe specificații ale saboților de frână sunt fabricate pe aceeași mașină și în care consistența procesului de la schimb la schimb și de la operator la operator este o cerință de calitate.

Sistemele avansate de control bazate pe PLC cu interfețe cu ecran tactil permit setarea cu precizie a parametrilor procesului, monitorizați în timp real și înregistrați automat în scopuri de trasabilitate a calității. Sistemele de alarmă și de detectare a defecțiunilor care identifică abaterile de la parametrii programați în timpul ciclului de presare și opresc mașina înainte ca o piesă defectă să fie produsă sunt o caracteristică semnificativă de asigurare a calității care reduce costurile de deșeuri și reprelucrare în producția de volum mare.

Compatibilitate cu matrițe și sisteme de schimbare rapidă

O mașină de presare a saboților de frână pentru tren este la fel de versatilă ca și capacitatea sa de a se adapta la gama de configurații de matriță necesare pentru specificațiile saboților de frână în producție. Considerațiile cheie includ dimensiunea maximă a matriței pe care o poate accepta mașina, deschiderea de lumină naturală între plăci atunci când presa este complet deschisă, suprafața plăcii și sistemul de montare și aliniere a matriței utilizat. Sistemele de matriță cu schimbare rapidă cu interfețe de montare standardizate, strângere hidraulică a matriței și caracteristici de aliniere prestabilite reduc semnificativ timpul de schimbare a matriței în comparație cu sistemele manuale de șuruburi, ceea ce are un impact direct asupra flexibilității programării producției și asupra eficienței generale a echipamentului.

Distribuția constantă a presiunii este, fără îndoială, cea mai importantă cerință de performanță a unei mașini de presare a saboților de frână pentru tren, deoarece este mecanismul fizic prin care sunt stabilite toate atributele cheie de calitate ale saboților de frână finiți, precizia dimensională, densitatea materialului, rezistența mecanică și caracteristicile de uzură. Înțelegerea principiilor de inginerie din spatele consecvenței presiunii în proiectarea mașinii de presare dezvăluie de ce anumite caracteristici tehnice nu sunt negociabile în echipamentele de producție de înaltă calitate.

Fizica distribuției presiunii în turnarea prin comprimare

Când a mașină de presare a saboților de frână de tren se închide pe o matriță încărcată, forța hidraulică aplicată de cilindru trebuie să fie transmisă uniform prin placa și structura matriței către compusul material. Într-un sistem ideal, fiecare punct de pe suprafața matriței primește exact aceeași presiune pe unitate de suprafață. În practică, atingerea acestui ideal necesită o atenție deosebită la deformarea platanului, alinierea cilindrului, designul matriței și caracteristicile de curgere a compusului din cavitatea matriței.

Deformarea platanului este una dintre cele mai semnificative surse de neuniformitate a presiunii la mașinile de presare. Când o forță hidraulică este aplicată în centrul unei plăci (cu un singur cilindru central, ca în multe modele convenționale), platanul se îndoaie ușor, cu centrul deviind mai mult decât marginile. Această deformare înseamnă că materialul din centrul matriței primește mai multă presiune decât materialul de la margini, rezultând un sabot de frână cu densitate mai mare la centru decât la periferie. În matrițele cu mai multe cavități, acest efect înseamnă că cavitățile poziționate în centrul matriței produc piese mai dense decât cele de la margini, o inconsecvență sistematică care este greu de eliminat doar prin ajustarea procesului.

Cum proiectarea cilindrului plutitor rezolvă problema de aliniere

Designul cilindrului de ulei plutitor utilizat la mașinile de presare a saboților de frână de tren de înaltă performanță abordează simultan atât aspectele de aliniere, cât și de distribuție a sarcinii, ale consistenței presiunii. Permițând cilindrului să se auto-alinieze la fața matriței, în loc să fie fixat într-o poziție care poate să nu se potrivească perfect cu orientarea matriței, designul plutitor asigură că vectorul forței hidraulice este întotdeauna perpendicular pe suprafața matriței. Acest lucru elimină componentele forței laterale care se dezvoltă atunci când un cilindru fix apasă pe o matriță care nu este perfect perpendiculară pe componentele axei cilindrului care creează efort de forfecare în compusul material și contribuie la gradienții de densitate în piesa finită.

În aplicațiile de matriță cu mai multe cavități, unele modele de mașini de presare a saboților de frână folosesc mai mulți cilindri hidraulici controlați independent, unul pe cavitatea matriței sau unul pe secțiune a unei matrițe mari, mai degrabă decât un singur cilindru central. Acest aranjament permite ca presiunea aplicată fiecărei cavități sau secțiuni să fie ajustată individual, compensând variațiile de uzură a matriței și diferențele de curgere a compusului material care se dezvoltă în zone specifice ale unei matrițe mari de-a lungul duratei sale de producție.

Uniformitatea temperaturii și rolul acesteia în răspunsul la presiune

În aplicațiile de presare la cald, în care compusul saboților de frână este presat la temperatură ridicată pentru a iniția reacția de vulcanizare sau întărire care conferă piesei finite proprietățile sale mecanice, uniformitatea temperaturii pe suprafața matriței este la fel de importantă ca și uniformitatea presiunii. Gradienții de temperatură de-a lungul plăcii matriței fac ca compusul material să atingă temperatura de întărire în momente diferite în diferite zone ale matriței, rezultând diferențe în caracteristicile de curgere, gradul de întărire și, în cele din urmă, în densitatea și proprietățile mecanice ale sabotului de frână finit.

Mașinile de presare a saboților de frână de tren de calitate pentru aplicații de presare la cald utilizează plăci încălzite electric cu mai multe zone de încălzire independente, senzori de temperatură în mai multe puncte de pe suprafața plăcii și bucle de control al temperaturii PID (proporțional-integral-derivat) care mențin temperaturile de referință cu precizie. Combinația de temperatură uniformă și presiune hidraulică constantă creează condițiile pentru o producție cu adevărat consistentă de saboți de frână pe întreaga suprafață a matrițelor mari și pe perioade extinse de producție.

Tabel de comparație a performanței distribuției presiunii

Următorul tabel compară caracteristicile de performanță a distribuției presiunii ale diferitelor abordări de proiectare a cilindrilor utilizate la mașinile de presare a saboților de frână, evidențiind compromisurile inginerești dintre proiectele convenționale și cele avansate.

Trecerea de la mașinile de presare a saboților de frână acționate manual la cele automate reprezintă una dintre cele mai semnificative îmbunătățiri ale capacităților disponibile producătorilor de componente de frână. Automatizarea în contextul presării saboților de frână cuprinde o gamă largă de tehnologii, de la controlul PLC de bază al ciclului presei până la celule de producție complet integrate cu manipulare robotizată a materialelor, încărcare și descărcare automată a matriței, măsurarea calității în proces și gestionarea datelor de producție în timp real. Fiecare nivel de automatizare oferă beneficii specifice de eficiență, iar înțelegerea întregului domeniu de aplicare a ceea ce oferă sistemele automatizate îi ajută pe producători să identifice unde investițiile în automatizare vor oferi cel mai mare profit.

Optimizarea timpului de ciclu prin intermediul profilurilor de presă programate

Cel mai imediat beneficiu de eficiență al automatizării într-o mașină de presare a saboților de frână a trenului este capacitatea de a executa profile optimizate ale ciclului de presare cu precizie și repetabilitate pe care operarea manuală nu le poate egala. Un ciclu de presare include de obicei o fază de apropiere rapidă (în care placa se mișcă rapid către matriță înainte de contactul cu materialul), o fază de presare controlată (unde presiunea este acumulată la o rată specificată), o fază de oprire (unde presiunea maximă este menținută pentru o durată specificată pentru a permite fluxul materialului și întărirea inițială) și o fază de decompresie controlată (unde presiunea este eliberată într-un ritm care previne delaminarea sau defectele de suprafață ale piesei de finisare). Mașinile controlate manual se bazează pe raționamentul operatorului și pe timpul de răspuns pentru a executa aceste faze, ceea ce introduce variabilitate în durata ciclului și parametrii procesului care afectează direct consistența produsului.

O mașină automată de presare a saboților de frână a trenului execută fiecare fază a ciclului de presare conform parametrilor programați, cu timpii de răspuns măsurați în milisecunde, mai degrabă decât în ​​secundele care caracterizează intervenția manuală. Această precizie permite reducerea la minimum a timpilor ciclului utilizând cel mai scurt timp de păstrare care produce în mod constant piese care îndeplinesc specificațiile, mai degrabă decât timpii de așteptare conservatori pe care operatorii tind să îi folosească manual pentru a asigura conformitatea, ceea ce crește direct debitul mașinii fără a compromite calitatea produsului.

Utilizarea materialelor și reducerea deșeurilor

Sistemele automate optimizează utilizarea materialului în operațiunile mașinii de presare a saboților de frână, asigurându-se că greutatea de încărcare specificată exactă a compusului este utilizată pentru fiecare ciclu de presare și că parametrii de presare sunt executați suficient de consecvent pentru a minimiza producția de piese care nu corespund specificațiilor care trebuie casate sau reprelucrate. Operațiunile manuale sunt predispuși să încarce variații de greutate operatorii care încarcă compusul manual, introduc variații de greutate care au ca rezultat variații dimensionale în piesa finită și să proceseze variația parametrilor care măresc rata deșeurilor.

Sistemele automate de încărcare a compușilor care utilizează buncăre de dozare cu cântărire sau încărcături compuse precântărite elimină variația greutății de încărcare la sursă. Combinată cu consistența procesului oferită de controlul programat al ciclului presei, această automatizare reduce risipa de material de la deșeuri și reprelucrare la o fracțiune din ceea ce este tipic în operațiunile manuale. Pentru un material la fel de costisitor precum compusul de frecare de înaltă performanță, această reducere a deșeurilor reprezintă o reducere semnificativă a costurilor directe, care contribuie semnificativ la economia investiției în mașina automată de presare a saboților de frână a trenului.

Integrarea cu sistemele de monitorizare și trasabilitate a calității

Mașinile automate de presare a saboților de frână ale trenului generează date de proces curbe de presiune hidraulică, jurnalele de temperatură, înregistrări de timp ciclului și alerte de abatere pentru fiecare piesă produsă. Aceste date pot fi capturate automat și legate de identificarea pieselor prin coduri de bare sau sisteme RFID, creând o înregistrare completă de trasabilitate care conectează fiecare sabotă de frână finită la parametrii specifici de proces în baza cărora a fost produs. Această capacitate de trasabilitate este cerută din ce în ce mai mult de standardele de calitate din industria feroviară și de clienții finali care au nevoie de încredere în procesul de fabricație din spatele componentelor critice pentru siguranță.

Ningbo Delidong Machinery Technology Co., Ltd. este un producător profesionist de mașini de presare a saboților de frână din China, cu o capacitate de inginerie extinsă în sistemele de presare automate pentru producția de componente de frână feroviară. Compania deține mai multe brevete de invenție și modele de utilitate și a fost recunoscută drept o întreprindere națională de înaltă tehnologie, care reflectă profunzimea investițiilor în inginerie din spatele gamei sale de produse automate pentru presarea saboților de frână. Mașinile Delidong încorporează control PLC avansat, monitorizare în timp real a procesului și sisteme de înregistrare a datelor care sprijină cerințele de trasabilitate de calitate ale clienților din industria feroviară.

Integrare robotică și automatizare completă a celulelor de producție

Cele mai avansate instalații automate de presare a saboților de frână de tren integrează presa într-o celulă completă de producție cu manipulare robotizată a materialelor, încărcare automată a compusului din depozitare în vrac, încărcare și descărcare robotizată a matriței, verificare dimensională în proces și sortare automată a pieselor conforme și neconforme. Aceste celule complet automatizate funcționează continuu cu intervenția minimă a operatorului, maximizând timpul productiv de presare și eliminând costul forței de muncă și variabilitatea asociate cu operațiunile de manipulare manuală.

Automatizarea completă permite, de asemenea, funcționarea consecventă pe mai multe schimburi, fără variația de performanță care apare între operatori cu niveluri de calificare și experiență diferite. În mediile de producție cu volum mare, în care se poate aștepta ca o mașină de presare a saboților de frână cu un singur tren să producă mii de piese pe schimb, avantajele de consecvență ale automatizării complete se traduc direct în rate mai mici de defecte, randament mai mare și cost total pe piesă mai mic decât poate atinge orice nivel de operare manuală.

Eficiență pe termen lung: întreținere, timp de funcționare și durată de viață a echipamentului

Mașinile automate de presare a saboților de frână ale trenului sunt de obicei proiectate cu sisteme de întreținere predictivă și preventivă care monitorizează componentele cheie presiunea hidraulică, temperatura uleiului, starea etanșării cilindrului, lubrifierea coloanei de ghidare și performanța sistemului electric și alertează personalul de întreținere cu privire la dezvoltarea problemelor înainte ca acestea să provoace timpi neplanificați. Această capacitate de monitorizare a stării transformă întreținerea de la o activitate reactivă la una proactivă, ceea ce are un impact major asupra disponibilității echipamentelor și a fiabilității programului de producție.

Ca profesionist Fabrica de mașini de presare a saboților de frână Servind atât piețele interne, cât și internaționale, Delidong Machinery oferă asistență post-vânzare cuprinzătoare, inclusiv instalarea, instruirea operatorilor, programele de întreținere preventivă și disponibilitatea pieselor de schimb, care asigură clienților beneficiile de eficiență ale echipamentului lor automatizat pe tot parcursul vieții sale operaționale. Angajamentul companiei față de asistența tehnică, susținut de reputația sa puternică în industrie și parteneriatele pe termen lung cu marii producători de componente de frână, o face un partener de încredere pentru producătorii de componente feroviare care investesc în tehnologia de presare automată. Îmbunătățirea continuă prin integrarea celor mai recente concepte de design la nivel global asigură că mașinile de presare a saboților de frână de la Delidong mențin performanța și stabilitatea ridicate de-a lungul anilor de serviciu de producție exigent.
